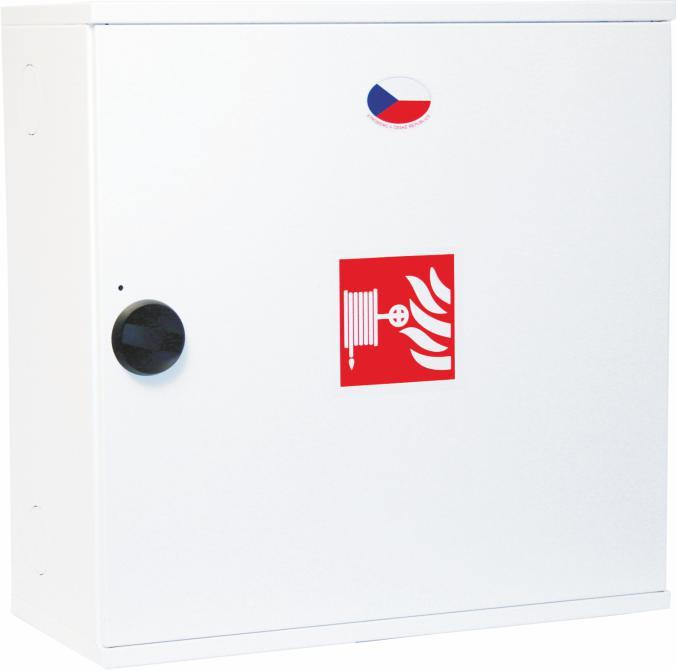

Hydrantový systém s tvarově stálou hadicí D33 -20bm - ve skříni - BÍLÁ

Dle ČSN 78 0873 a ČSN EN 671-1

Požární hydrantový systém s tvarově stálou hadicí D33 představuje velmi účinný hasicí prostředek se stálou dodávkou vody, který je okamžitě dosažitelný. Zejména v místech, kde je potřeba dodávat velké množství vody, až 200l/min.

Barva bílá RAL 9003.

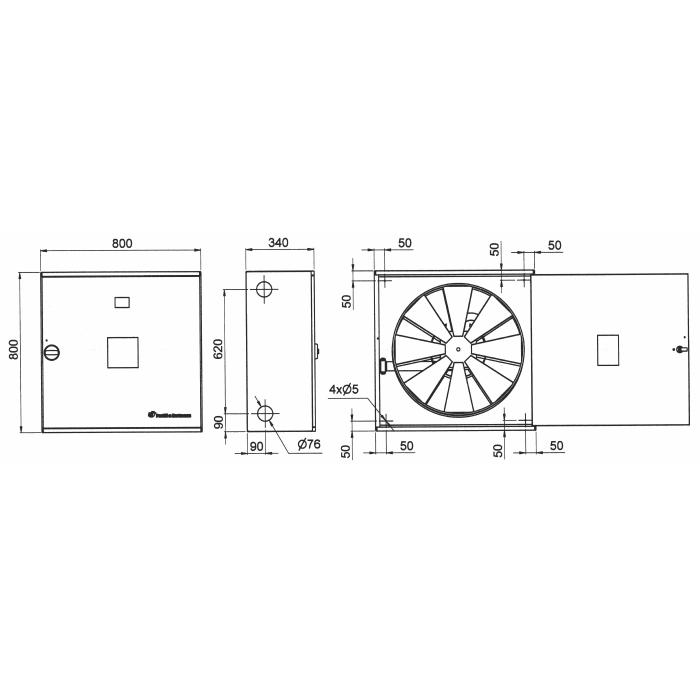

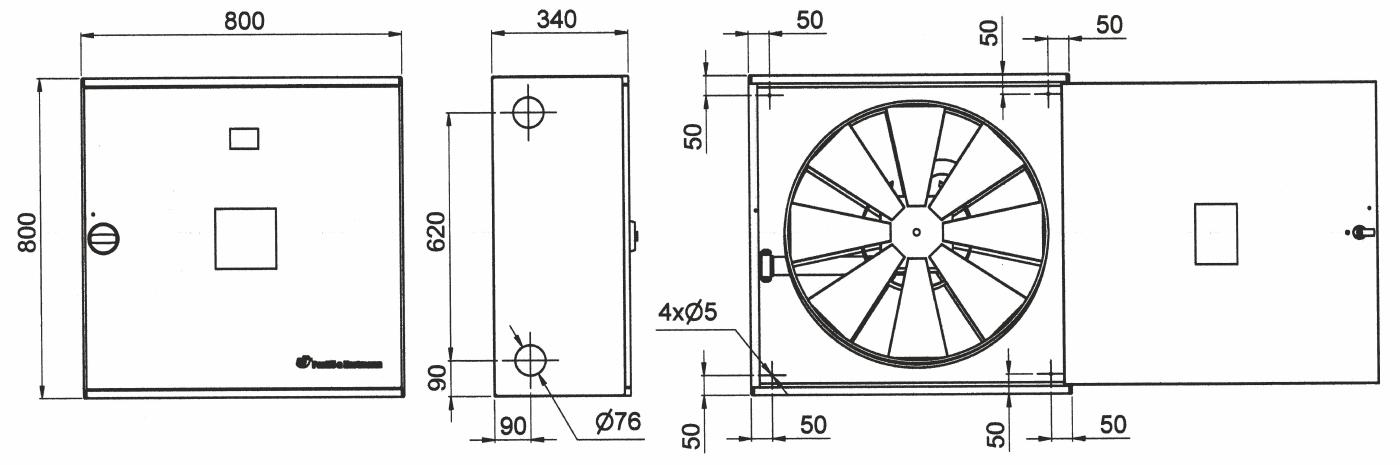

Rozměry:

Kontrolu hydrantových systémů provádí proškolený revizní technik dle příslušných norem a předpisů.

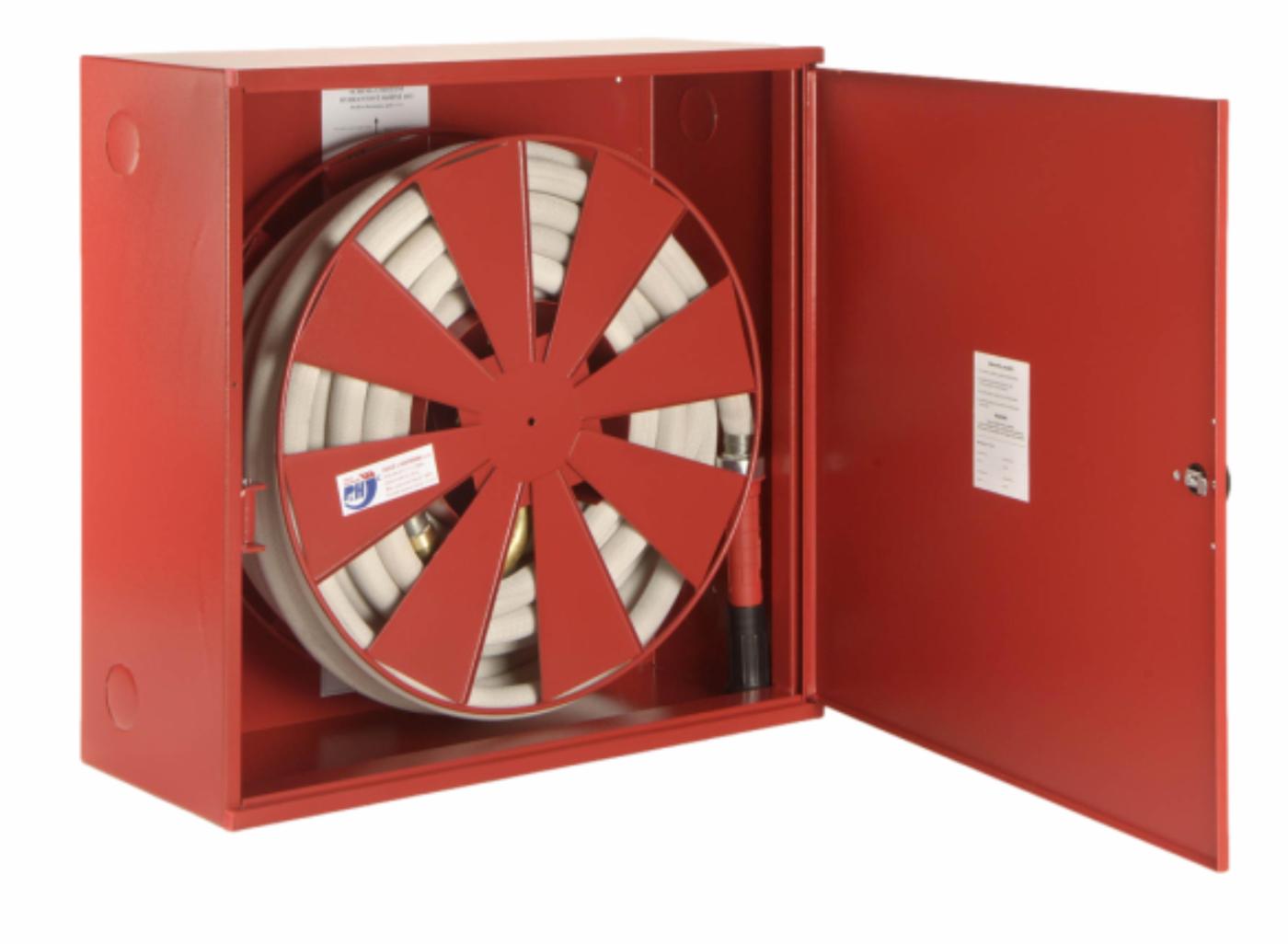

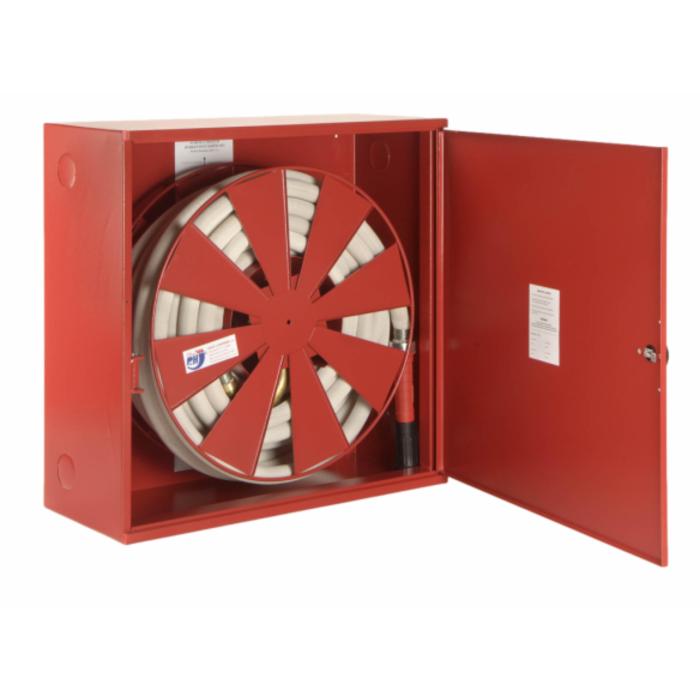

Hydrantový systém se skládá:

1. Plechová skříň upravená pro montáž na stěnu nebo ve stěně. Pro přívod vody do systému má skříň předlisované vstupy v horní a dolní části na obou bocích skříně. Rozměry skříně s plnými dvířky - 800x800x340mm. Povrchová úprava je práškovou barvou RAL 9003 (bílá) strukturální pro vnitřní prostředí. (po dohodě s výrobcem možno dodat i pro venkovní prostředí).

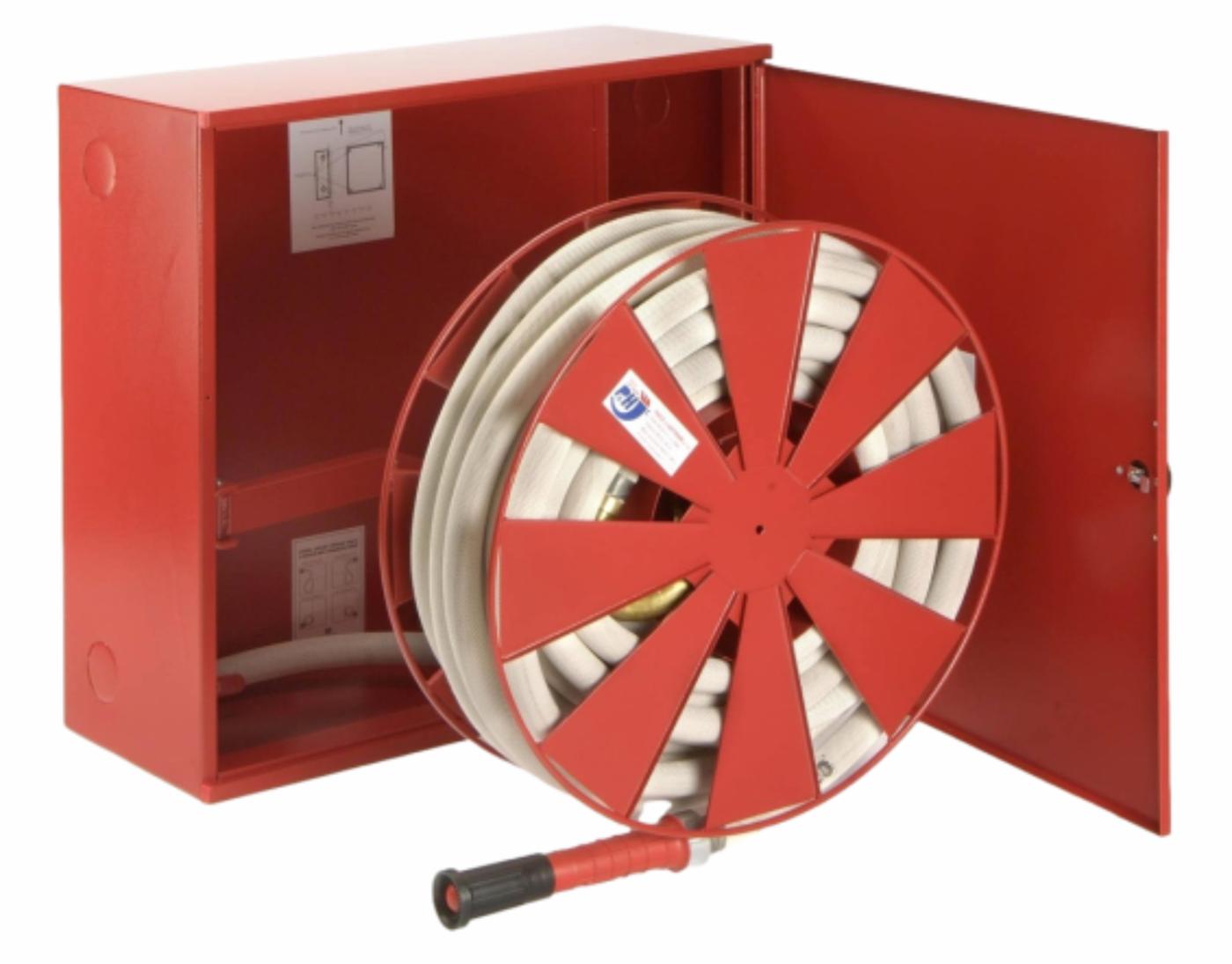

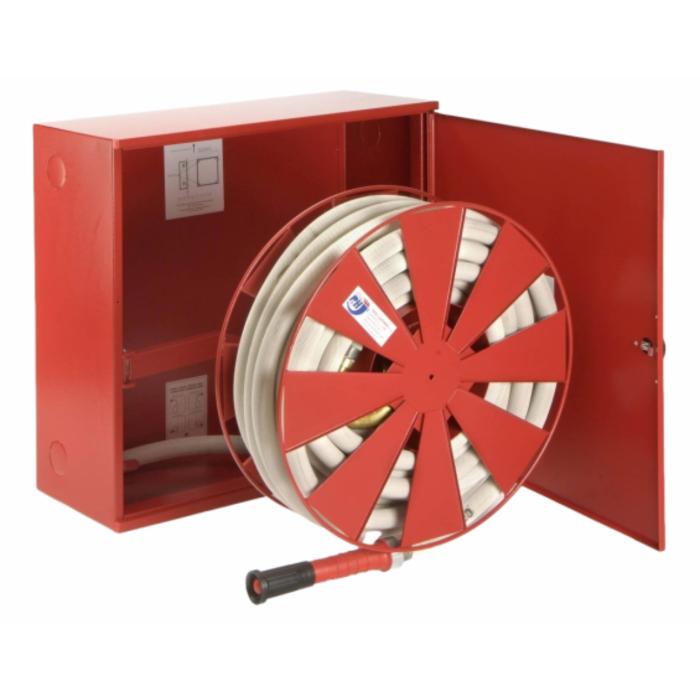

2. Hadicový naviják, který je namontován na výkyvném ramenu. Skládá se ze dvou bočních kotoučů s výztuhou z drátu o průměru 8mm. Standardní rozměry navijáku - průměr 658mm, šířka 216mm.
3. Požární tvarově stálé hadice D33 od společnosti Pavliš a Hartmann. Hadice je vedena pod obchodním názvem PH - stabil - D33. Délka hadice je 20m.
4. Požární proudnice Tajfun Turbo (ekvivalent 13mm) s otočnou hlavou.
5. Propojovací hadice D33 délky 1,5m s kulovým ventilem 5/4´´ PN30 DN32.
6. Hadicové systémy osazovat ve výšce 1,1 - 1,3m nad podlahou (měřeno ke středu zařízení).

Toto zařízení je určeno do vnitřních prostor chráněných před mrazem.

 INSTALACE SYSTÉMU

Při volbě konkrétního typu zařízení se hadicové systémy s hadicí o jmenovité světlosti alespoň 25 mm osazují zejména:

a) v požárních úsecích výrobních objektů (podle ČSN 73 0804) a skladů (podle ČSN 73 0845)
b) v požárních úsecích (objektech) s lineární rychlostí šíření požáru v1 > 1,2 m/min; bez dalších průkazů může být pro vybrané provozy použito hodnot v1 podle tabulky B.1 v příloze B
c) v objektech nebo jejich částech navržených jako:

• vnitřní shromažďovací prostory (podle ČSN 73 0831)
• budovy pro ubytování skupiny OB 4 (podle ČSN 73 0833)
• maloobchodní prodejny a prodejní sklady
• hromadné garáže
• výstaviště
• filmová, televizní a rozhlasová studia
• jeviště a zákulisí, sklady rekvizit a dekorací
• požární úseky v podzemních podlažích, ve kterých je počet osob podle ČSN 73 0818 vyšší než 10
• požární úseky s vysokým požárním zatížením (p > 120 kg/m2 )
• V ostatních požadovaných případech stačí instalovat hadicové systémy o jmenovité světlosti hadice alespoň 19 mm.

Hadicové systémy se mají osazovat ve výšce 1,1 metru až 1,3 metru nad podlahou (měřeno ke středu zařízení). Dispozičně musí být umístěny tak, aby k nim osoby měly snadný přístup a dvířka se mohla otevřít o 180°. Pro instalaci je třeba zajistit přívod vody, aby v nejméně příznivém místě umožnilo přetlak minimálně 0,2 MPa.

POUŽITÍ

Po otevření skříně si ověříme, zda je proudnice uzavřena, otevřeme kulový ventil na přívodu (systém se zavodní). Z navijáku odvineme potřebné množství hadice k místu požáru a otočením hlavy proudnice nastavíme požadovaný tvar proudu vody.
