Hydrantový systém s hadicí D25 -20bm - plná dvířka - proudnice ekv.10 - BÍLÁ

Dle ČSN 73 0873 a ČSN EN 671-1
Požární hydrantové systémy s tvarově stálou hadicí představují velmi účinný hasící prostředek se stálou dodávkou vody, který je okamžitě dosažitelný. Požadavky na tyto systémy jsou takové, aby zajistily pohotové ovládání jednou osobou.

Barva bílá RAL 9003.

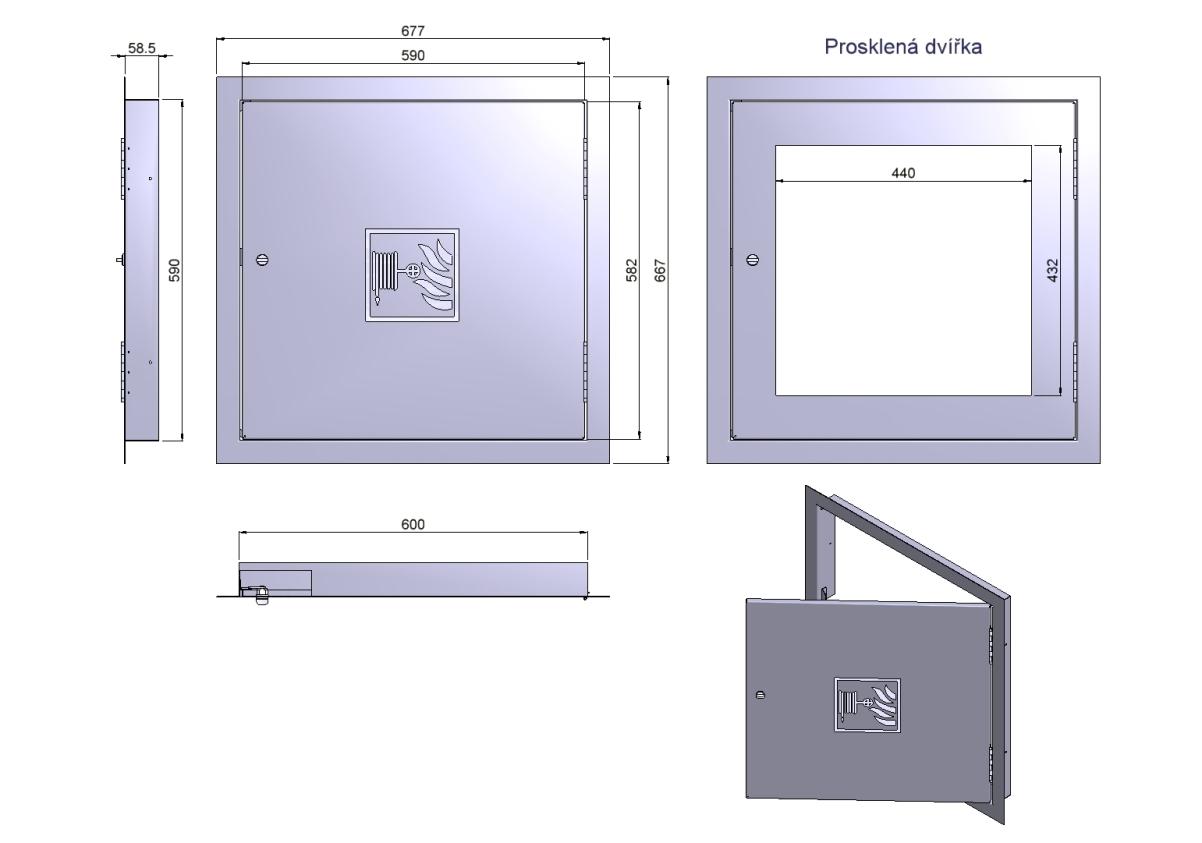

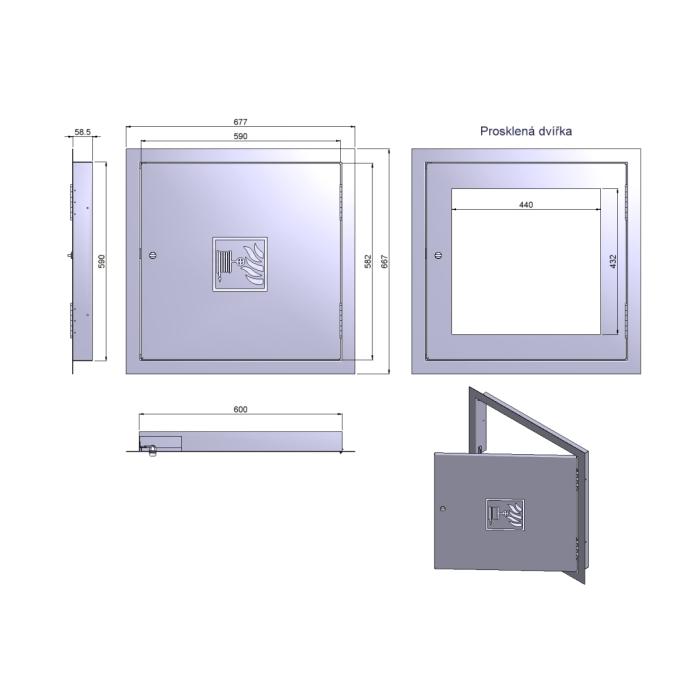

Rozměry:

Kontrolu hydrantových systémů provádí proškolený revizní technik dle příslušných norem a předpisů.

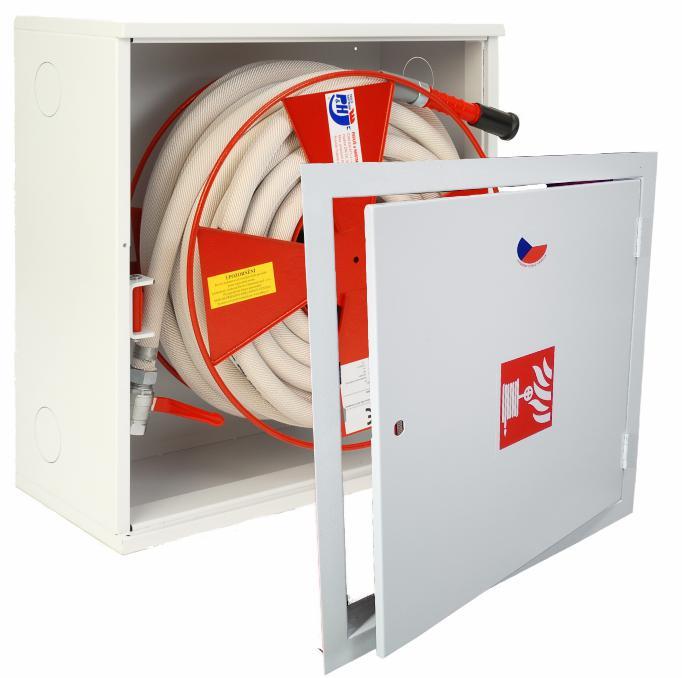

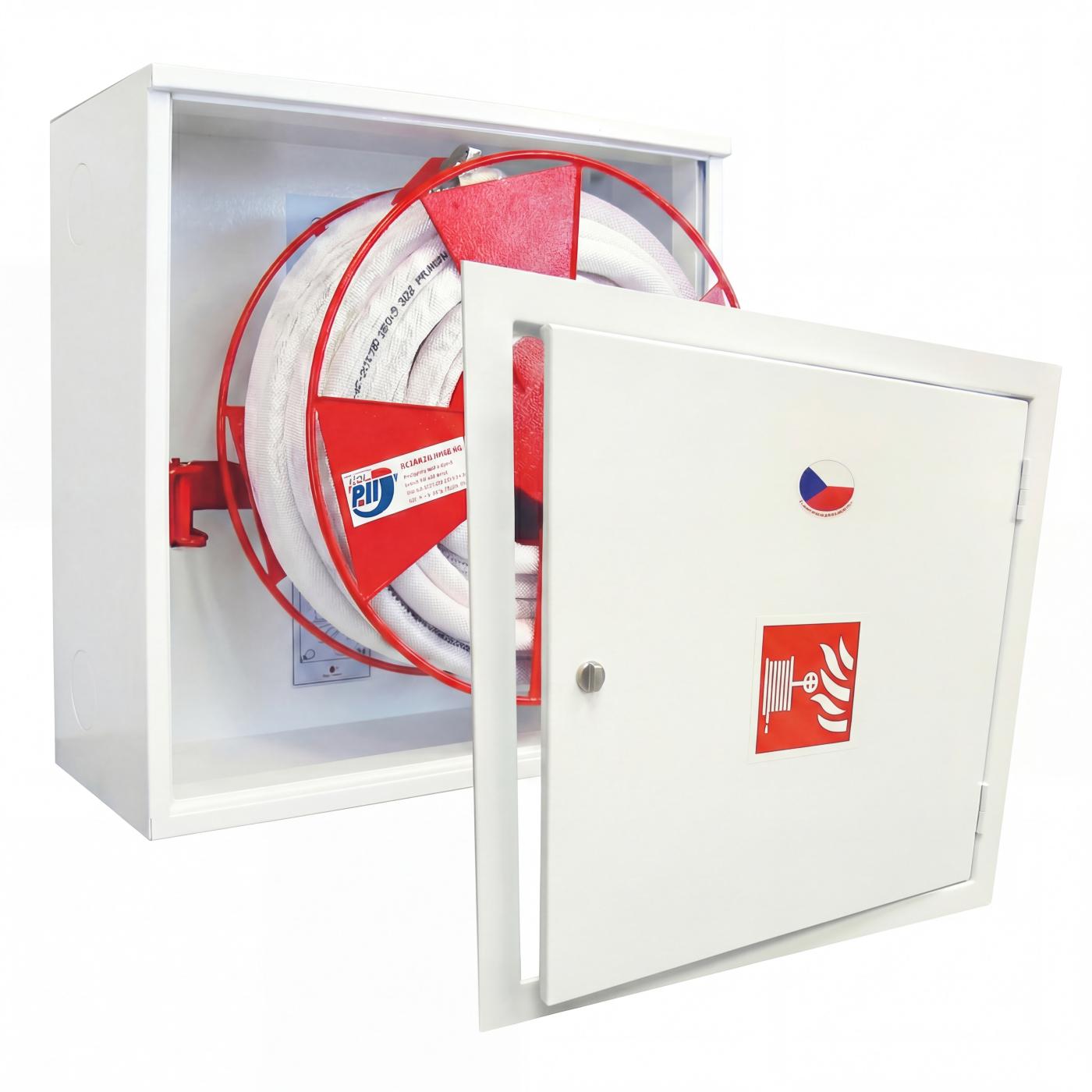

Hydrantový systém se skládá:

1. Skříň hydrantu - vyrobená z ocelového plechu.
   Středem bubnu je přivedena tlaková voda, která umožňuje okamžité použití systému.
   Povrchová úprava - prášková strukturální barva určená pro vnitřní prostředí (po dohodě s výrobcem možno dodat i pro venkovní prostředí).
   Provedení s plnými dvířky a rámečkem - vyrobeno z ocelového plechu
2. Tvarově stálá hadice PH - stabil D o světlosti 25mm - délky 20bm.
3. Kulový ventil (systémy D25-1´´) z poniklované mosazi.
4. Požární proudnice kombinované D 25 ekv.10 - průtok Q  1,1 l/s, kterou tvoří těleso a otočná hlava z polypropylenu. Otočná hlava umožňuje nastavení plného proudu, sprchového proudu s měnitelným úhlem kuželu v rozmezí 0 až 110° a uzavření proudnice.
5. Propojovací hadice sloužící k připojení systému na vodovodní řád.

INSTALACE SYSTÉMU

Při volbě konkrétního typu zařízení se hadicové systémy s hadicí o jmenovité světlosti alespoň 25 mm osazují zejména:

a) v požárních úsecích výrobních objektů (podle ČSN 73 0804) a skladů (podle ČSN 73 0845)
b) v požárních úsecích (objektech) s lineární rychlostí šíření požáru v1 > 1,2 m/min; bez dalších průkazů může být pro vybrané provozy použito hodnot v1 podle tabulky B.1 v příloze B
c) v objektech nebo jejich částech navržených jako:

• vnitřní shromažďovací prostory (podle ČSN 73 0831)
• budovy pro ubytování skupiny OB 4 (podle ČSN 73 0833)
• maloobchodní prodejny a prodejní sklady
• hromadné garáže
• výstaviště
• filmová, televizní a rozhlasová studia
• jeviště a zákulisí, sklady rekvizit a dekorací
• požární úseky v podzemních podlažích, ve kterých je počet osob podle ČSN 73 0818 vyšší než 10
• požární úseky s vysokým požárním zatížením (p > 120 kg/m2 )
• V ostatních požadovaných případech stačí instalovat hadicové systémy o jmenovité světlosti hadice alespoň 19 mm.

Hadicové systémy se mají osazovat ve výšce 1,1 metru až 1,3 metru nad podlahou (měřeno ke středu zařízení). Dispozičně musí být umístěny tak, aby k nim osoby měly snadný přístup a dvířka se mohla otevřít o 180°. Pro instalaci je třeba zajistit přívod vody, aby v nejméně příznivém místě umožnilo přetlak minimálně 0,2 MPa.

POUŽITÍ:

Po otevření skříně si ověříme, zda je proudnice uzavřena, otevřeme kulový ventil na přívodu (systém se zavodní). Z navijáku odvineme potřebné množství hadice k místu požáru a otočením hlavy proudnice nastavíme požadovaný tvar proudu vody.
