Hydrantový systém pěnotvorný UNIPOL 1% s tvarově stálou hadicí D33 -20bm pravá

Pěnotvorný hydrantový systém s tvarově stálou hadicí D33 je dalším certifikovaným požárním systémem společnosti Pavliš a Hartmann.

Použití:

Hydrantový pěnotvorný systém je určen pro prvotní hašení pomocí těžké pěny. Zásoba pěnidla je na dobu minimálně 7 minut. Standardně je systém osazen tryskou pro použití 1% pěnidla, které je součástí dodávky.

Uzávěr kanystru s pěnidlem je možno otevřít pouze v případě zásahu, jinak hrozí nebezpečí znehodnocení pěnidla.

Zařízení lze používat i jen pro hašení vodou. V tomto případě je nutné mít uzavřený sací ventil přiměšovače.

Po každém zásahu s použitím pěnidla je nutné celý systém řádně propláchnout čistou vodou a to tak, že vyjmete sací nerezovou trubku z nádoby s pěnidlem a vložíte ji do nádoby s čistou vodou, otevřete sací ventil přiměšovače a celý systém důkladně propláchnete.

Zařízení je určeno do vnitřních prostor chráněných před mrazem.

Rozměr:

Skládá se z:

1. Ocelové skříně s navijákem o rozměrech (š 1190 a v 800 x h 340) opatřené povrchovou úpravou práškovou strukturální barvou RAL 3000 (červená) pro vnitřní použití. (po dohodě s výrobcem možno dodat i pro venkovní prostředí).
2. Přiměšovače D33 do HS s kulovým uzávěrem.
3. Propojovací hadice D33 délky 1,4m.
4. Hadice D33 v délce 20m.
5. Kanystru s pěnidlem (20l).
6. Požární pěnotvorné proudnice na těžkou pěnu s kulovým ventilem.
7. Sací hadice s nerezovou trubkou.

Voda - pěnidlo 1% (přesnost přiměšování dle ČSN EN 13565-1, čl.7)

Stanovení kvalitativních parametrů pěny (dle ČSN EN 1568-3)

Číslo napěnění při tlaku 0,4 - 1 MPa je 6,1 - 6,8

 Technický popis:

Hydrantový pěnotvorný systém tvoří naviják s tvarově stálou hadicí D33 o maximální délky 20m na výkyvném ramenu, které je uchyceno ve skříni. Propojovací hadice stejného průměru o délce 1,4 m, požární pěnotvorná proudnice D33 na těžkou pěnu, přiměšovač s hlavním kulovým uzávěrem a dvaceti litrový kanystr s pěnidlem.

Proudnici (ekv. 10) tvoří tělo proudnice z lehké slitiny s otvory pro přisávání vzduchu s plastovým potahem pro bezpečné držení a ochranu proti chladu a pákový kulový ventil DN33 s připojovacím závitem G1 1/4´´. Polohy jsou označeny šipkami a symboly ON - OFF.

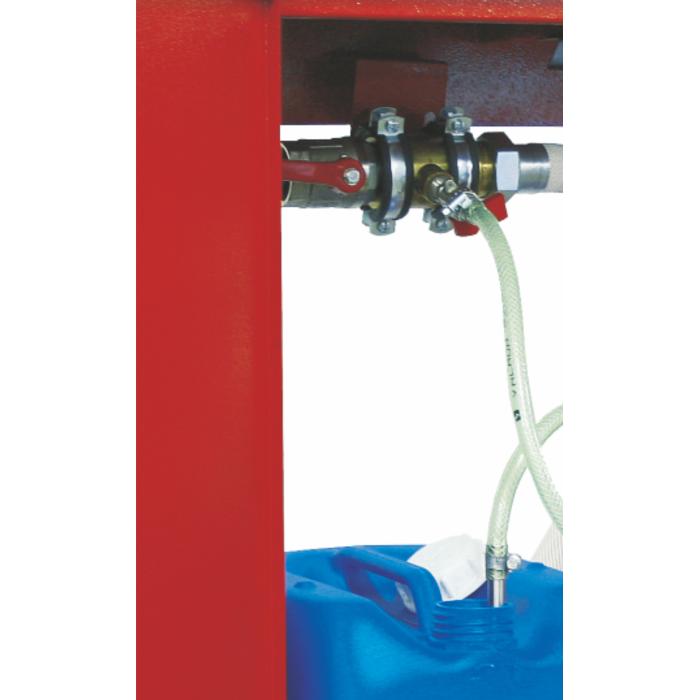

Přiměšovač je instalován před navijákem. Je tvořen tělesem s difuzérem z mosazi, 3/8´´- novým kulovým ventilem přisávání pěnidla s výměnnou tryskou a sací hadicí zakončenou nerezovou trubkou, která se při zásahu zasouvá do kanystru s pěnidlem, umístěným ve skříni.

Přiměšovač je na vstupu osazen kulovým ventilem DN33 s označením ovládacích poloh symboly ON - OFF a na výstupu vnějším závitem G 1 1/4´´, na který je napojena propojovací hadice. Směr proudění vody je označen šipkou na tělese přiměšovače.

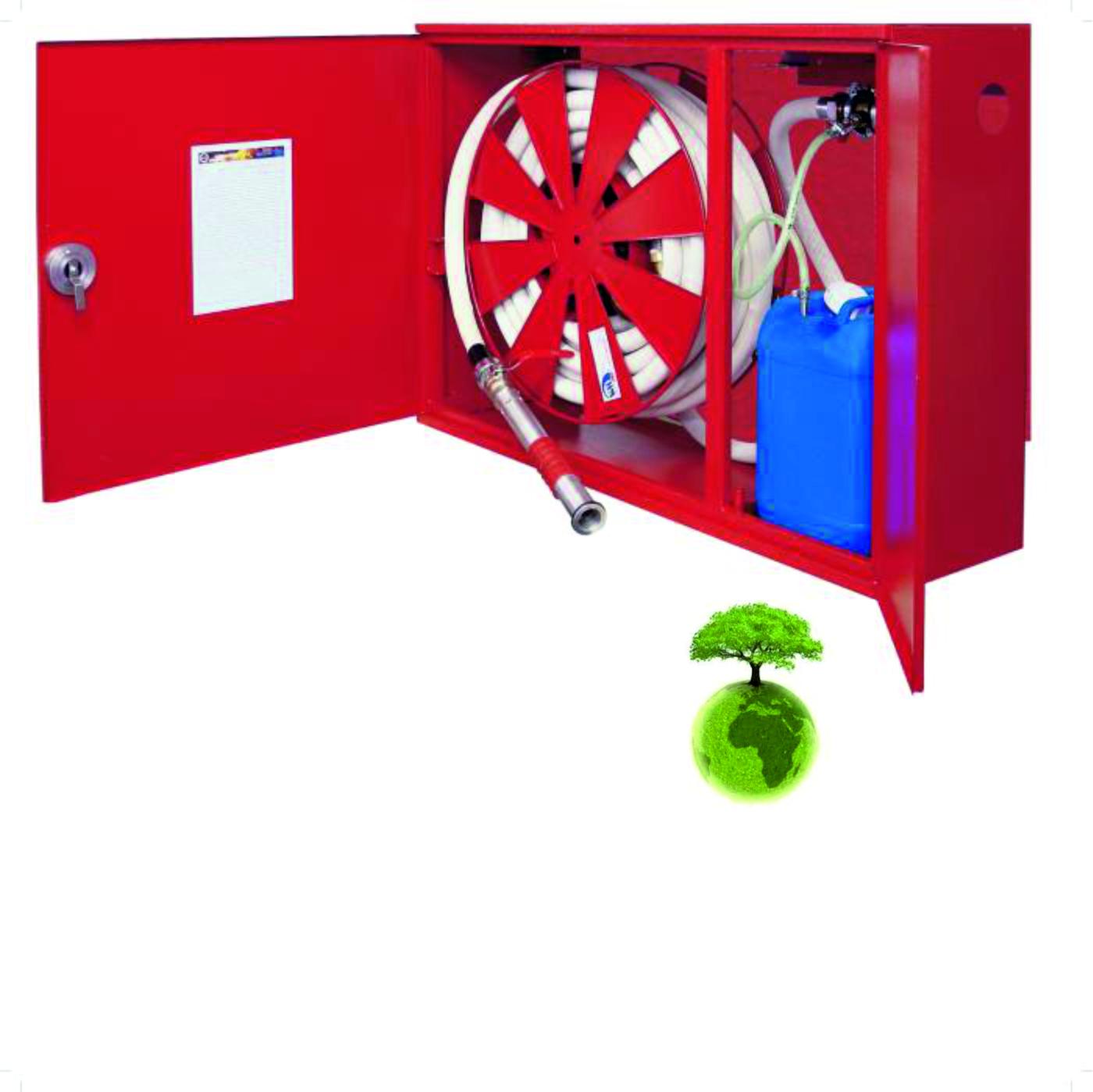

Skříň je zhotovena z ocelového plechu a povrchově upravena strukturální práškovou barvou odstínu RAL 3000. Rozměry skříně jsou 1190 x 800 x 340 mm. Je rozdělena na dvě části. V jedné je naviják s hadicí a proudnicí, ve druhé je přiměšovací zařízení a 20-ti litrový kanystr na pěnidlo.

Společnost vyrábí dvě varianty systému. Levé provedení má přívod vody a kanystr umístěn v levé části skříně, u pravého provedení je tomu naopak. Uzavírání je zajištěno plastovým uzávěrem s úpravou pro zaplombování. Skříň je určena pro vnitřní prostředí.

Instalace systému je obdodná s ostatními hydrantovými systémy společnosti Pavliš a Hartmann.

První pomoc při zasažení:

PŘI STYKU S KŮŽÍ: dojde-li ke kontaktu Omyjte kůži vodou, popř osprchujte postiženého studenou vodou za použití neutrálního mýdla. V případě vážného postižení vyhledejte lékaře.

PŘI ZASAŽENÍ OČÍ: Vyplachujte oči dostatečným množstvím vody alespoň 15 minut. Vyjměte kontaktní čočky, jsou-li nasazeny a pokud je lze vyjmout snadno. Poté v každém případě vyhledejte co nejrychleji lékařskou pomoc.
