Hydrantový systém pěnotvorný s tvarově stálou hadicí D25 -20bm levá

Pěnotvorný hydrantový systém s tvarově stálou hadicí D25 je dalším certifikovaným požárním systémem společnosti Pavliš a Hartmann.

Rozměr:

Použití:

Hydrantový pěnotvorný systém je určen pro prvotní hašení pomocí těžké pěny. Zásoba pěnidla je na dobu minimálně 7 minut. Standardně je systém osazen tryskou pro použití 3% pěnidla, které je součástí dodávky.

Vhodný typ pěnidla je třeba konzultovat s projektantem, dle prostředí ve kterém je umístěn.

Uzávěr kanystru s pěnidlem je možno otevřít pouze v případě zásahu. Jinak hrozí nebezpečí znehodnocení pěnidla.

Zařízení lze používat i jen pro hašení vodou. V tomto případě je nutné mít uzavřený sací ventil přiměšovače. Po každém zásahu s použitím pěnidla je nutné celý systém řádně propláchnout čistou vodou a to tak, že vyjmete sací nerezovou trubku z nádoby s pěnidlem a vložíte ji do nádoby s čistou vodou, otevřete sací ventil přiměšovače a celý systém důkladně propláchnete.

Zařízení je určeno do vnitřních prostor chráněných před mrazem.

Skládá se z:

1. Ocelové skříně s navijákem opatřené povrchovou úpravou práškovou strukturální barvou RAL 3000 (červená) pro vnitřní použití.  (po dohodě s výrobcem možno dodat i pro venkovní prostředí).
2. Přiměšovače D25 do HS s kulovým uzávěrem.
3. Propojovací hadice D25 délky 1,4m.
4. Hadice D25 v délce 20m.
5. Kanystru s pěnidlem (15l).
6. Požární pěnotvorné proudnice na těžkou pěnu s kulovým ventilem.
7. Sací hadice s nerezovou trubkou.

Voda - pěnidlo 3% (přesnost přiměšování dle ČSN EN 13565-1, čl.7 clona 2,5mm)

Technický popis:

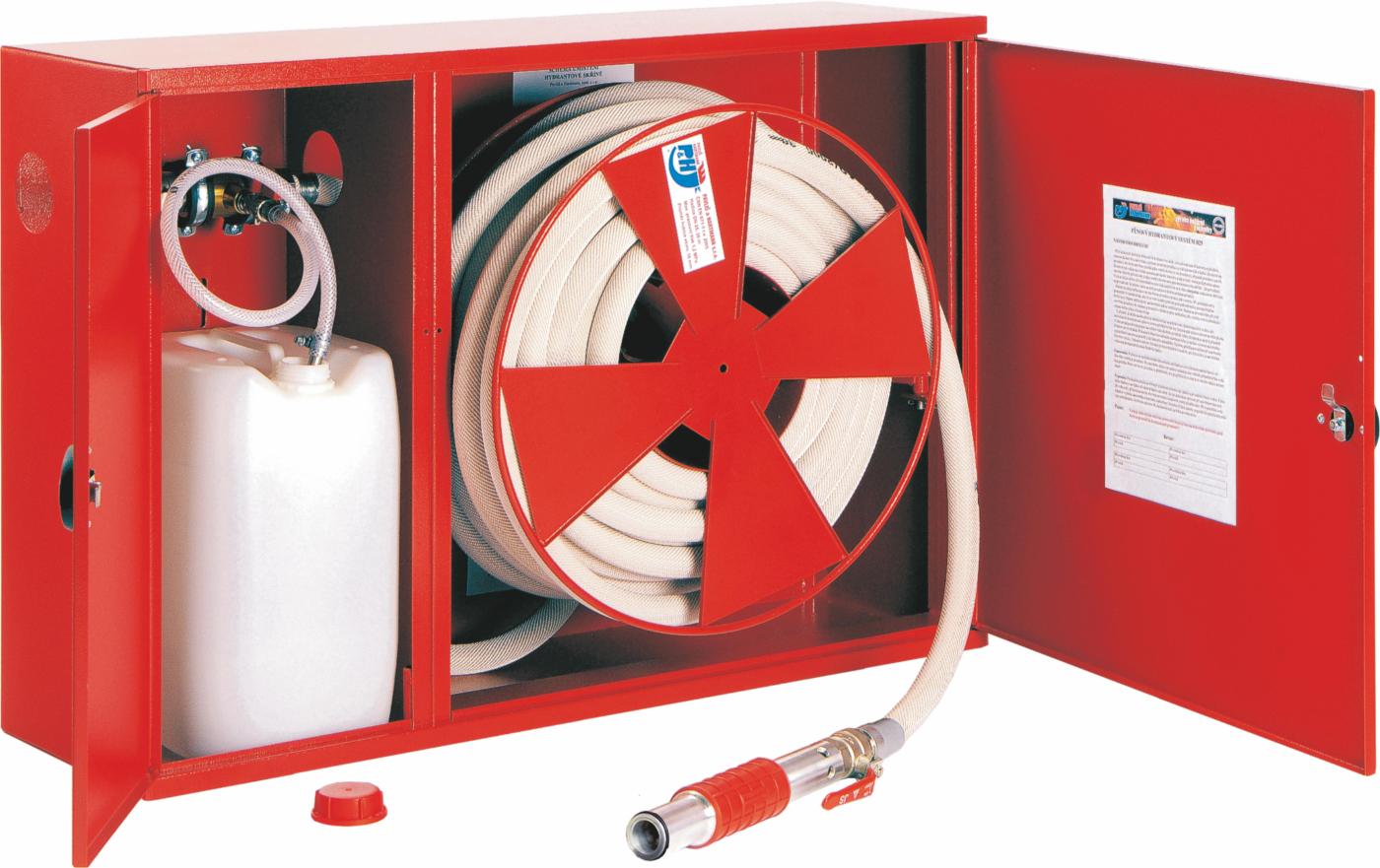

Hydrantový pěnotvorný systém tvoří naviják s tvarově stálou hadicí D25 o maximální délce 20m na výkyvném ramenu, které je uchyceno ve skříni. Propojovací hadice stejného průměru o délce 1,4m, požární pěnotvorná proudnice D25 na těžkou pěnu, přiměšovač s hlavním kulovým uzávěrem a patnácti litrový kanystr s pěnidlem.

Proudnici ( ekv. 7 ) tvoří tělo proudnice z lehké slitiny s otvory pro přisávání vzduchu a plastovým potahem pro bezpečné držení a ochranu proti chladu a pákový kulový ventil DN25 s připojovacím závitem 1´´. Polohy jsou označeny šipkami a symboly ON - OFF.

Přiměšovač je instalován před navijákem. Je tvořen tělesem s difuzérem z mosazi, 3/8´´- novým kulovým ventilem přisávání pěnidla s výměnnou tryskou a sací hadicí zakončenou nerezovou trubkou, která se při zásahu zasouvá do kanystru s pěnidlem, umístěným ve skříni. Přiměšovač je na vstupu osazen kulovým ventilem DN25 s označením ovládacích poloh symboly ON - OFF a na výstupu vnějším závitem G 1´´, na který je napojena propojovací hadice. Směr proudění vody je označen šipkou na tělese přiměšovače.

Skříň je zhotovena z ocelového plechu a povrchově upravena strukturální práškovou barvou odstínu RAL 3000 (červená).

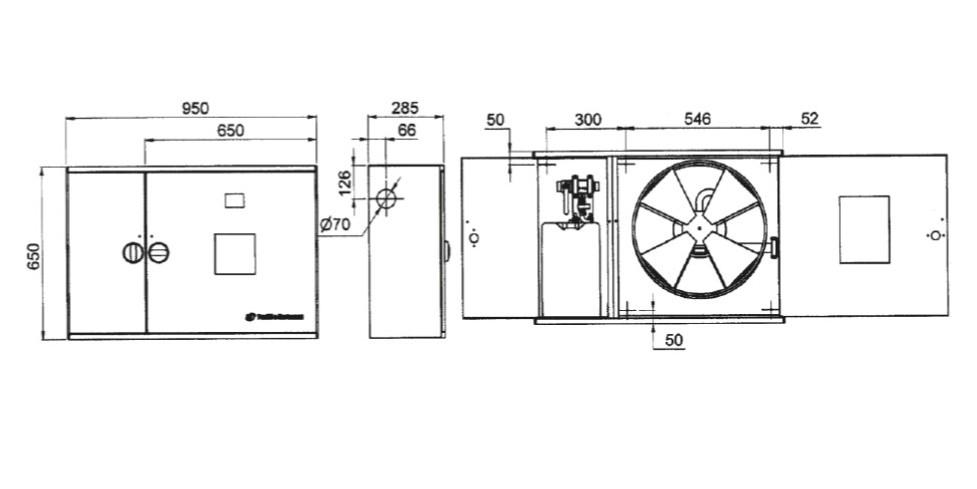

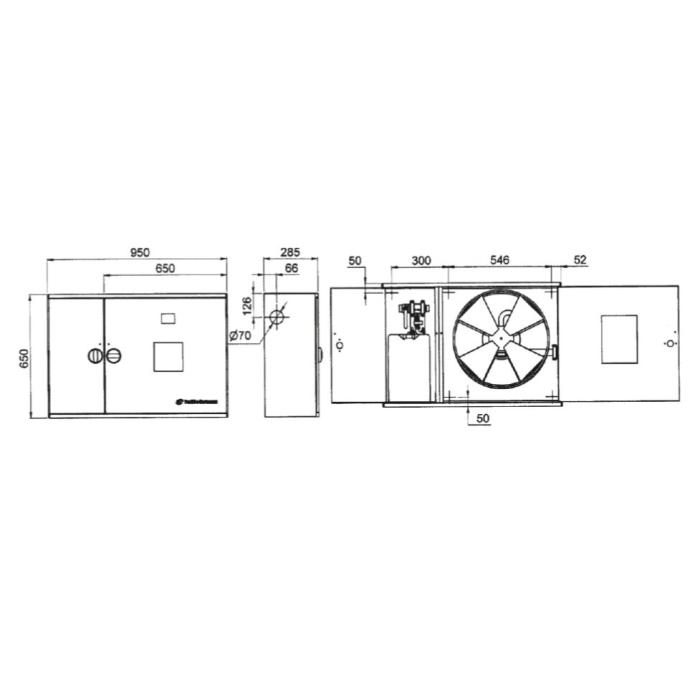

Rozměry skříně jsou 950 x 650 x 285 mm. Je rozdělena na dvě části. V jedné je naviják s hadicí a proudnicí, ve druhé je přiměšovací zařízení a 15-ti litrový kanystr na pěnidlo. Uzavírání je zajištěno plastovými uzávěry s úpravou pro zaplombování. Skříň je určena pro vnitřní prostředí.

Instalace systému je obdodná s ostatními hydrantovými systémy společnosti Pavliš a Hartmann.
